便攜式甲醛發生器 SPG-F

一、功能概述

GB/T 18801-2015在空氣凈化器甲醛CADR/CCM測試中常采用福爾馬林溶液蒸發或多聚甲醛熱解等方法，存在引入雜質和加載量不能連續控制等缺點。

本裝置是專門針對上述不足而設計制造的甲醛發生器，它的甲醛發生量實時波動很?。?/span>≤±2%）、連續可調，幾乎不引入對測試有影響的雜質，且具有與多聚甲醛催化裂解法同等的精度。

二、工作原理

本裝置以甲醇為原料，采用鐵鉬催化劑，通過部分催化氧化反應，將甲醇轉化為甲醛。

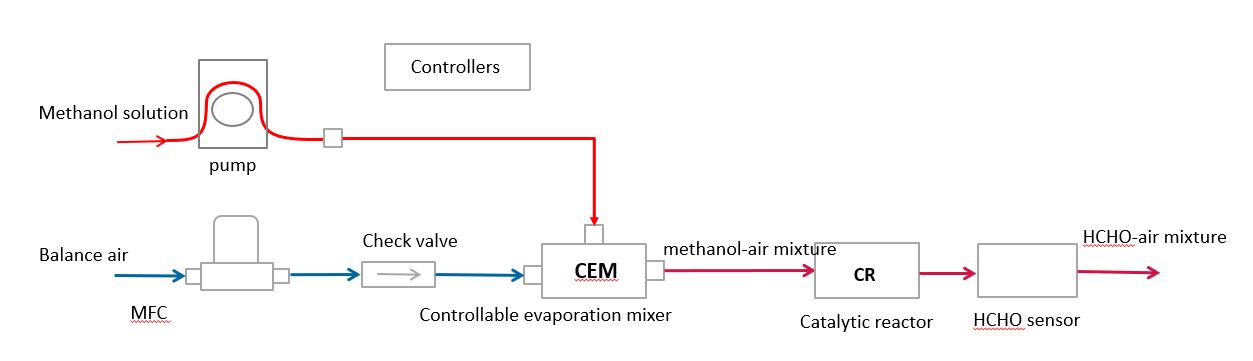

A.一路甲醇溶液和一路空氣分別通過精密泵和空氣流量計計量后進入到CEM模塊同時實現蒸發和混合，并以甲醇-空氣混合氣體的形式從CEM模塊輸出

B. 甲醇-空氣混合氣體再經過一個鐵鉬催化包CR，最終將混合氣體中的甲醇轉化成甲醛

三、不確定度比較

      本裝置與中國計量院的甲醛標準氣體動態配氣裝置具有相同的不確定度環節，具有同等的不確定。

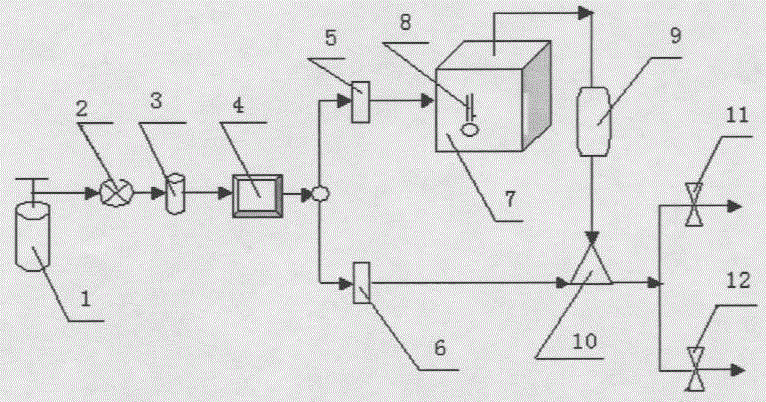

中國計量院甲醛標準氣體動態配氣裝置流程圖：5-流量計，7-恒溫水浴，8-滲透管，9-催化包

二者的主要差異如下：

四、產品參數

l  使用原料：甲醇（分析純）

l  使用載氣：空氣 (1.5-4) L/min

l  甲醛產率：*(0- 1000) mg/h

l  甲醛濃度：**(500-10,000) ppm

l  甲醇轉化率：>99%

l  催化包溫度：(280-300)℃

l  外型尺寸：390*360*320 (mm)

l  環境溫度：(10~45) ℃

l  電源：220VAC/50Hz 300W

l  尺寸：460*330*285（mm）

l  凈重：約10kg

* 可以定制更高甲醛產率；**可以定制更低甲醛濃度，如<1 ppm

五、出廠檢驗

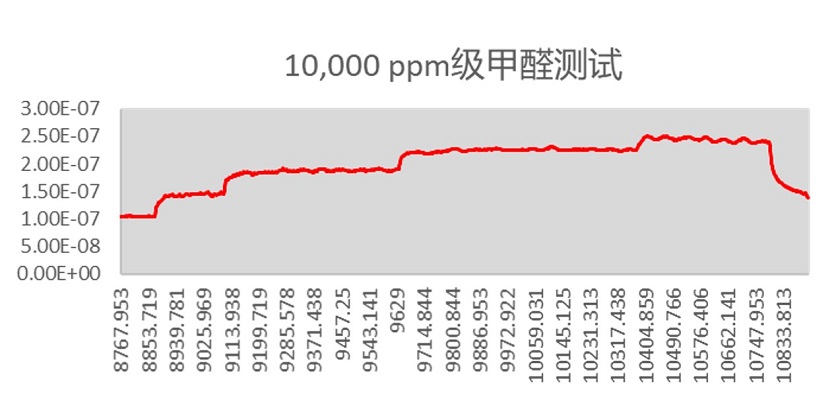

（1） 對于高濃度甲醛要求，采用英國Hidden在線質譜進行輸出濃度實時檢測。

 （2）對于低濃度甲醛要求，需要與第三方實驗室合作采用相應的標準適用方法。

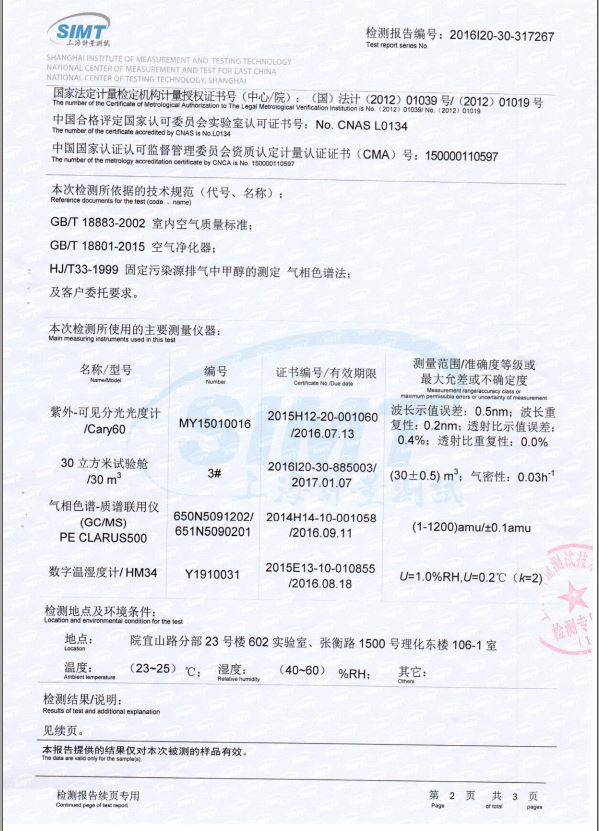

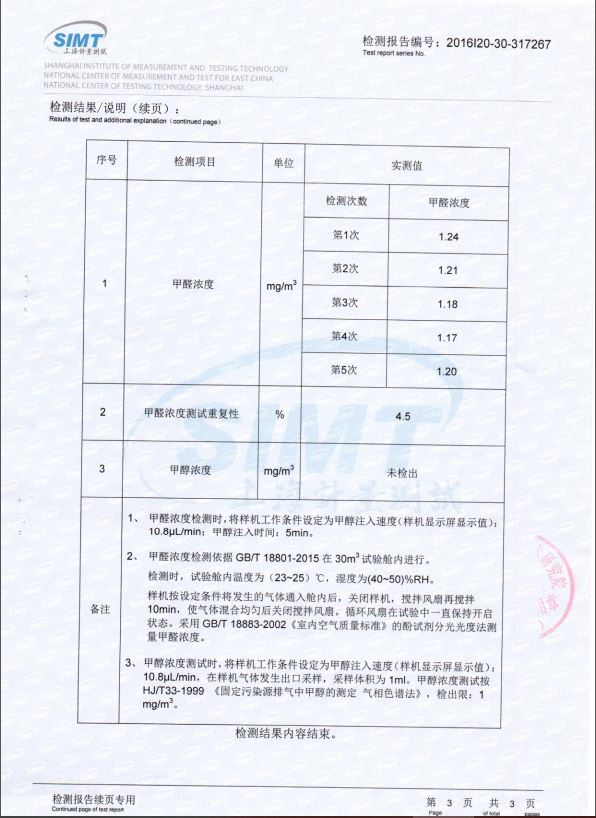

A.  上海計量院艙內測試報告

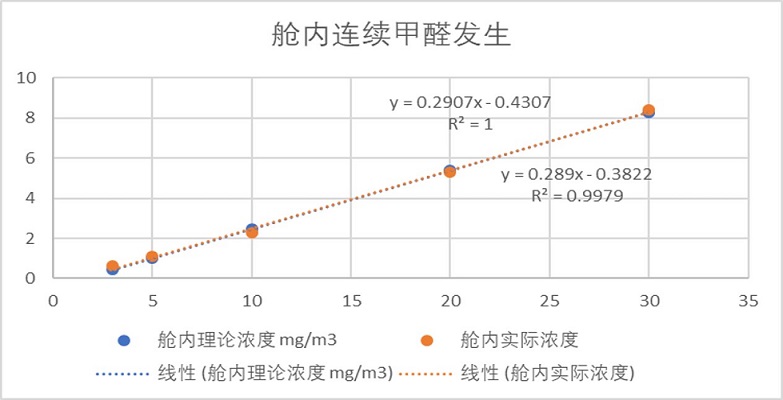

B.   客戶艙內勻速加載測試結果
